Zcross _ EasyMCU NXP LPC1768
Easy MCU چیست؟ بردهای Easy MCU چیست؟
همانطور که می دانید طراحی برد الکترونیکی و برنامه نویسی کاری تخصصی می باشد و احتیاج به دانش مهندسی دارد. اما خیلی از افراد از جمله خود شما علاقه مند هستید که ایده ی خود را با دستان خودتان پیاده سازی کنید! EasyMCU سرنام کلمات Easy Micro Controller Unit می باشد که مفهوم سادگی استفاده از میکروکنترلر را می رساند.
Easy MCU به شما این امکان را می دهد که با کسب حداقل های اطلاعات تخصصی ، ایده های طراحی و برنامه نویسی خود را به راحتی روی یکی از بردهای Easy MCU پیاده سازی کنید. اولین برد EasyMCU ، برد Zcross می باشد و با شعار All In One روی کار آمده است به این مفهوم که همه موارد مورد نیاز برای شروع را در خود دارد!
محدود به شرایط سنی خاص و یا رشته تحصیلی خاصی نمی شود و برای هر گروه از افراد قابل استفاده هست!
حتما سوالات متداول را از وب سایت سازنده مطالعه کنید. جهت مطلع شدن از جدیدترین رویدادهای EasyMCU به کانال تلگرامی EasyMCU بپیوندید.
تبادل نظر با کاربران EasyMCU در فروم (انجمن) ایزی.ام.سی.یو و یا گروه تلگرامی Embedded systems امکان پذیر می باشد.
کتابخانه های جانبی
کتابخانه EasyMCU از روش کد نویسی خاصی پیروی می کند که نیاز به استفاده از جزئیات سطوح پایین کد نویسی را حذف می کند. امکان توسعه و استفاده از کدهای واحدهای جانبی در قالب توابع API بامعنی، خلاصه و از قبل تست شده برای هر کس میسر است. که به طراح اجازه می دهد بدون نگرانی در مورد راه اندازی هسته میکروکنترلر (MCU) یا واحدهای جانبی ، همه قابلیت ها را تجربه کند و به کار بگیرد. به این صورت کار می تواند خیلی سریعتر همراه با خلاقیت بیشتر انجام شود.
تمرکز EasyMCU بر قابلیت استفاده مجدد از کتابخانه ها و سادگی هر چه بیشتر در نحوه استفاده می باشد. به همین منظور مثال ها ، کتابخانه ها و آموزش های متعددی پیوسته رو به افزایش است. هسته ی EasyMCU از واحدهای اصلی LPC1768 ، که واحدهایی نظیر USB را هم شامل می شود نیز پشتیبانی می کند.
میکروکنترلر LPC1768
میکروکنترلر LPC1768 ساخت NXP ، مقرون به صرفه، از نسل Cortex-M3 با توان مصرفی کم و با قدرت پردازش نهایت 100MHz می باشد. از ویژگی های برجسته ی این میکروکنترلر، پشتیبانی از واحدهای جانبی خاص، از جمله Ethernet ، USB 2.0 host/OTG/device و CAN 2.0B می باشد. دارای 512kB حافظه Flash و 64kB حافظه SRAM می باشد. معماری این میکروکنترلر از یک باس AHB چند لایه که به واحدهای جانبی با پهنای باند زیاد از جمله Ethernet و USB امکان اجرای همزمان را بدون تاثیر روی کارایی سیستم می دهد استفاده می کند.

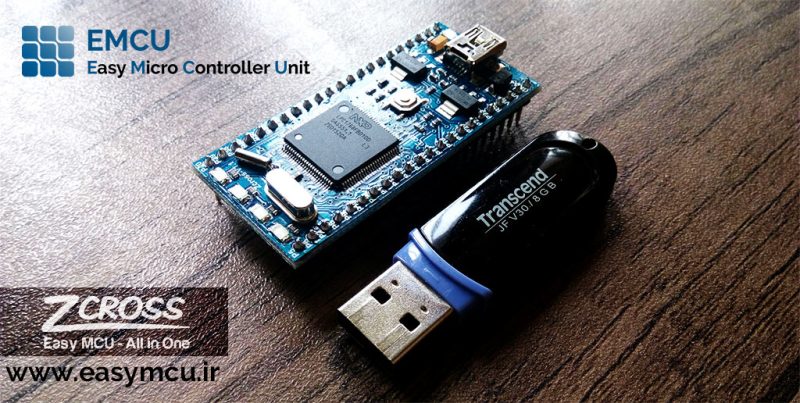

برخی از تصاویر …
برخی از ویدئوها …
ویژگی های میکروکنترلر LPC1768
ARM Cortex-M3 Core
- 100MHz operation
- Nested Vectored Interrupt Controller for fast deterministic interrupts
- Wakeup Interrupt Controller allows automatic wake from any priority interrupt
- Memory Protection Unit
- Four reduced-power modes: sleep, deep sleep, power-down and deep power-down
Memories
- 512kB Flash memory
- 64kB SRAM
Serial Peripherals
- 10/100 Ethernet MAC
- USB 2.0 full-speed device/Host/ OTG controller with on-chip PHY
- Four UARTs with fractional baud rate generation, RS-48, modem control, and IrDA
- Two CAN 2.0B controllers
- Three SSP/SPI controllers
- Three I²C-bus interfaces with one supporting Fast Mode Plus (1-Mbit/s data rates)
- I²S interface for digital audio
Analog Peripherals
- 12-bit ADC with eight channels
- 10-bit DAC
Other Peripherals
- Ultra-low-power (< 1uA) RTC
- General-purpose DMA controller with eight channels
- Up to 70 GPIO
- Motor control PWM and Quadrature Encoder Interface to support three-phase motors
- Four 32-bit general-purpose timers/counters
- Repetitive Interrupt Timer (RIT)
Package
- 100-pin LQFP (14mm x 14mm x 1.4mm)
امکانات Zcross
- یک LED جهت نمایش Power UP و روشن شدن برد Zcross.
- شامل رگولاتور روی خود برد و قابلیت اعمال نهایتا 9v به پایه های Vin جهت تغذیه ی برد.
- یک دکمه ۲ منطوره جهت برنامه ریزی کردن و ریست کردن برد Zcross.
- ۴ عدد LED همه منظوره + نمایش حالت های مختلف عملکرد و وضعیت سیستم روی برد.
- دارای 2kB حافظه EEPROM روی برد
- واحد RTC + یک پایه جهت باتری Back UP
- ۴۰ پایه ی I/O ( ورودی/خروجی ) همه منظوره
- ۶ کانال ADC ( مبدل ولتاژ به جریان ) و از این ۶ پایه ۱ پایه با قابلیت DAC ( مبدل دیجیتال به آنالوگ )
- 3 کانال سریال ( USART )
- ۲ کانال I2C
- ۲ واحد SSP ( از این بین یک واحد SPI )
- قابلیت ۲۴ کانال ورودی وقفه خارجی روی پایه های I/o
- دسترسی به پایه ی NRST
- واحد EMAC ( نیاز به لایه ی فیزیکی خارجی )
- 2 واحد CAN ( نیاز به درایور خارجی )
- 6 کانال PWM ( مدولاسیون عرض پالس )
- ۴ واحد تایمر/کانتر
- تایمر سگ نگهبان ( WDT )
- واحد RIT
- USB Host
- USB Device
- ۱ خروجی ۵V
- ۱ خروجی ۳٫۳V
- نمایش Hard fault error + نمایش صحت اتصال به عنوان USB Device
- نمایش محیط نویزی
- کتابخانه های آماده برای انواع سنسورها و ماژول ها
- برنامه نویسی به سبک Easy MCU با زبان ++C/C
Zcross pinout
شروع سریع
محتویات بسته
- بورد Zcross
- برگه pinOut بورد Zcross
- بروشور + کد EasyMCU جهت به روز رسانی نرم افزار
- یک عدد کابل mini USB
- بورد Zcross دارای 12 ماه گارانتی می باشد، لذا جعبه و شماره سفارش محصول را تا زمان گارانتی نگهداری کنید.
